2022-08-04 0
實驗簡述：
本次實驗主要是觀察落錘沖擊應力波在環氧樹脂板內的傳播過程，利用激光光彈儀以及高速相機拍攝試件內產生的光彈條紋圖，從而反映沖擊應力波在試件內的變化趨勢。
系統組成：
300mm口徑激光光彈儀、定制沖擊型加載架、5mm厚環氧樹脂板、疊氮化鉛炸藥及配套引線起爆裝置、高速相機

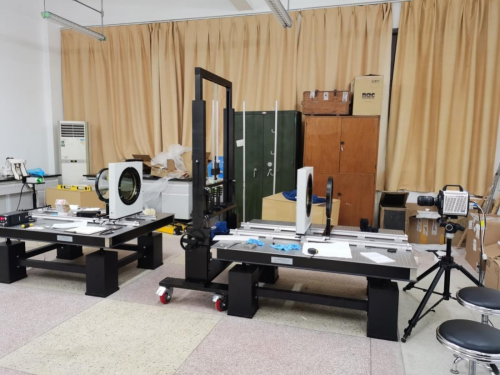

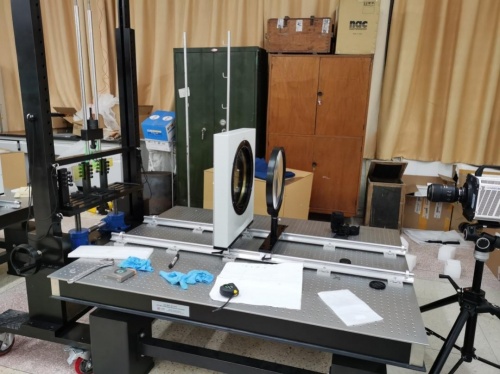

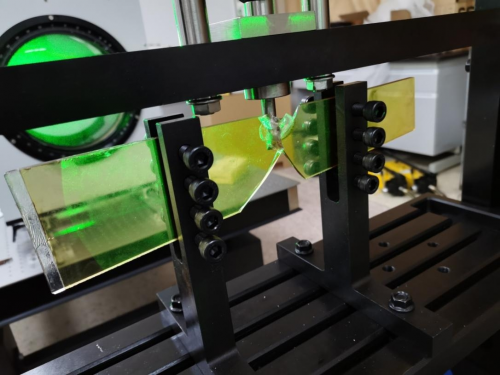

實驗現場：

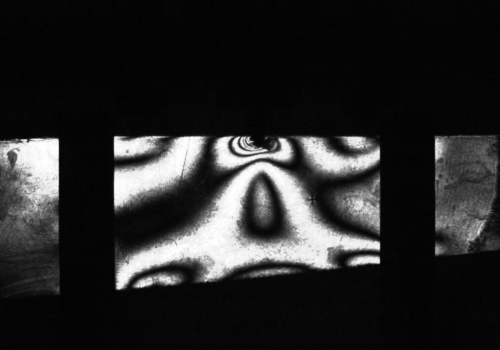

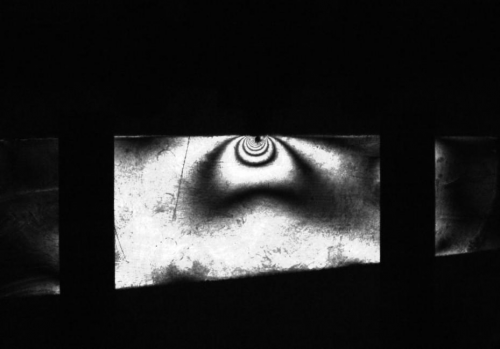

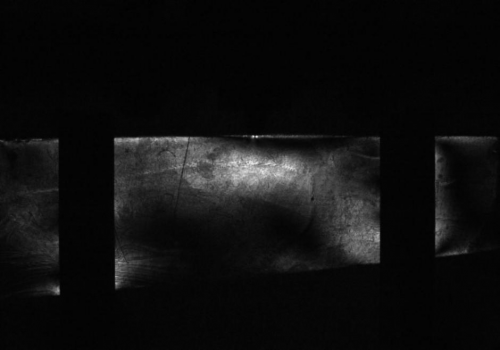

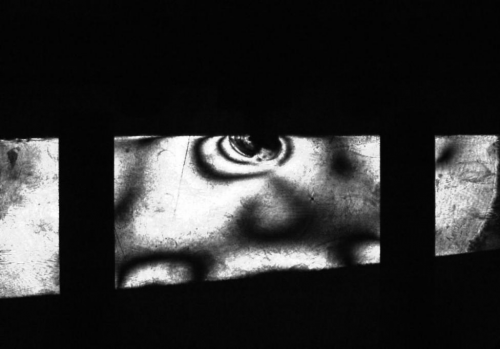

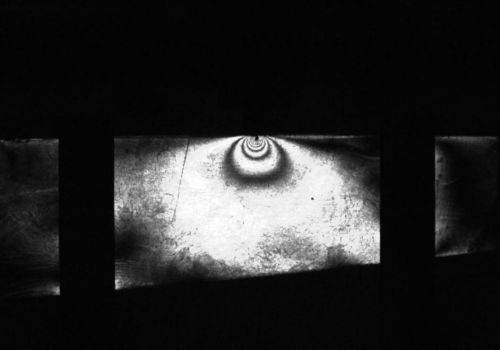

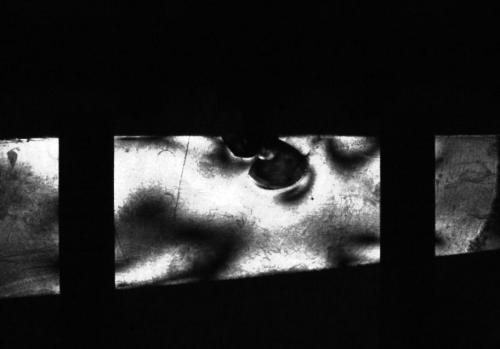

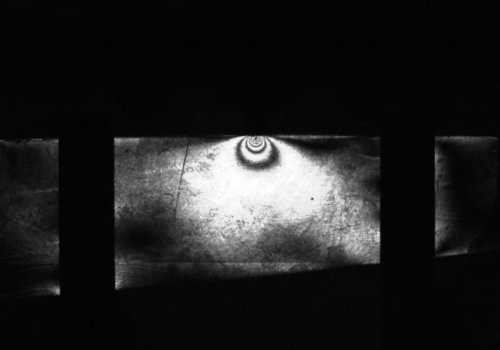

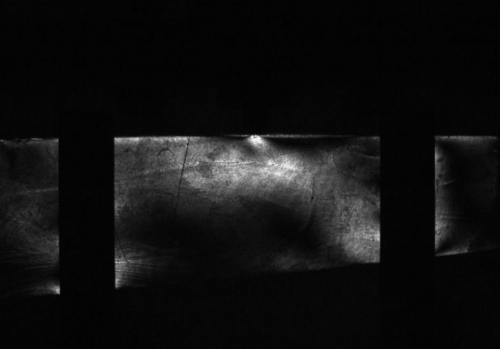

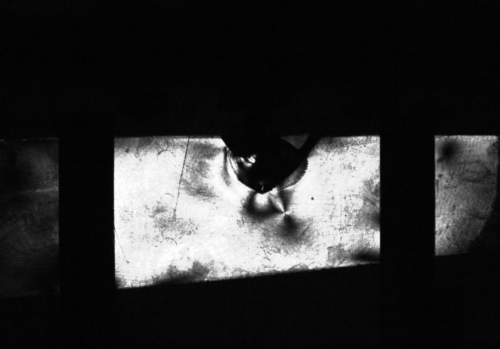

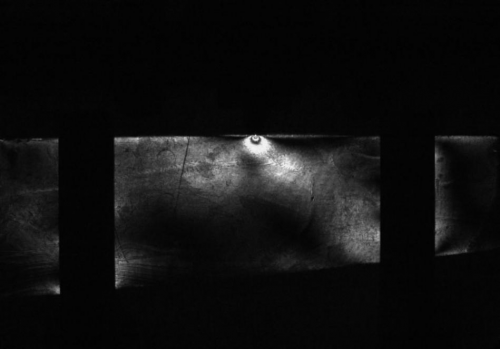

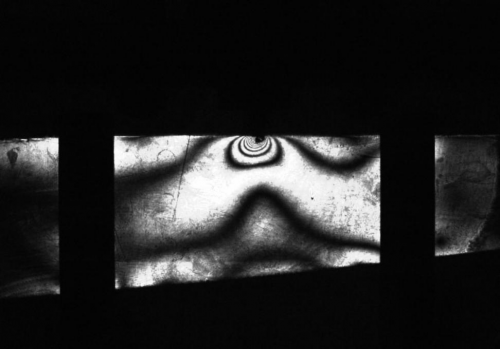

實驗結果：通過高速相機拍攝的條紋圖可觀察到?jīng)_擊應力波在環氧樹脂板中變化和傳播過程，沖擊應力波自受力點逐漸往下傳播同時形成裂紋，受力點條紋較為密集 。
